Descrição

O que é o Venoscópio® IV Plus, suas indicações:

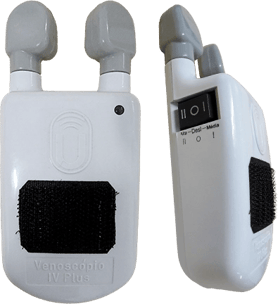

Venoscópio® IV Plus é um aparelho que localiza veias periféricas com precisão.

Portátil e compacto, de fácil manuseio e transporte; a alta intensidade do fecho luminoso possibilita a visualização e a escolha da veia mais adequada, utilizando os parâmetros essenciais:

• Calibre / diâmetro;
• Trajeto e bifurcações;
• Fluxo / permeabilidade.

Indicações:

• Pacientes obesos, doenças crônicas, pele escura;
• Método de ensino nas escolas de Enfermagem;
• Odontologia – Implantes dentários (coleta sanguínea para o concentrado plaquetário);
• Uso pessoal para doenças crônicas como câncer, Hemofilia.

Como o Venoscópio IV Plus funciona e quais são seus diferenciais?

O Venoscópio IV plus utiliza 2 LEDs com a combinação das cores (verde + vermelha), que captam o gás carbônico transportado pelas células (hemácias); quando projetadas sobre a pele, destacam as veias com o tom azulado, em forma de linha; atinge a profundidade de até 5 mm.

Diferenciais do IV Plus:

A alta intensidade e a combinação de cores dos LEDs, torna-se possível a visualização da veia mesmo em luz ambiente.

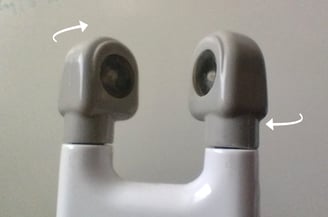

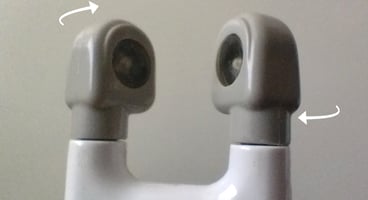

1 - A rotação de 90° das hastes permite seu uso pleno, mesmo em superfícies curvas (punho e mão) possibilitando que o contato dos Leds fique paralelos à superfície da pele com nítida visualização da veia (fig. 01).

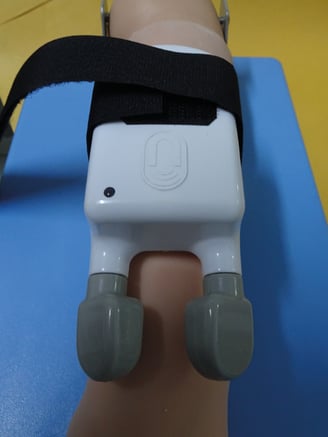

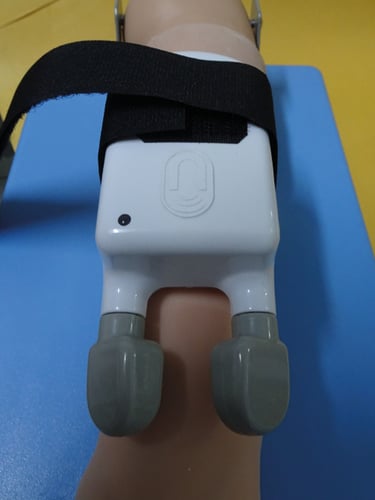

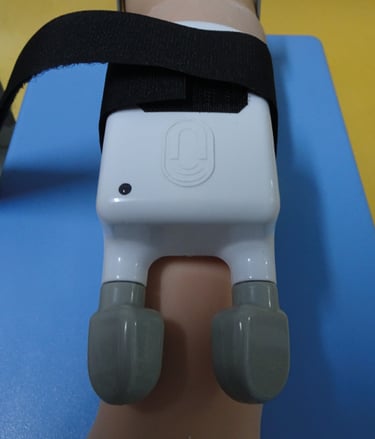

2 - A fixação no local da punção - o Venoscópio fica posicionado no local da punção, com o velcro (fig. 02) possibilitando a estabilização da veia entre as hastes e a realização segura do procedimento, com apenas 01 profissional.

Fig. 01

Fig. 02

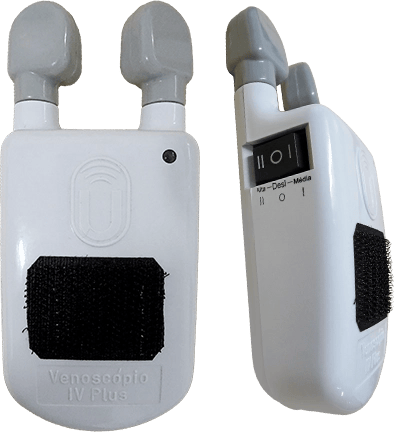

3 - Os 2 níveis de intensidade - nível I-média intensidade e nível II-alta intensidade; o controle da intensidade possibilita a melhor visualização para veias visíveis, superficiais (I) e para as veias mais profundas, com hematomas ou com obstruções (II) (fig. 03).

4 - O led sinalizador da bateria - permite maior controle e o uso seguro do Venoscópio: verde: carga plena; alaranjada intermitente: durante a recarga; alaranjada acesa sem piscar :nível baixo de carga; requer recarga imediata (fig. 03).

Fig. 03

Fig. 04

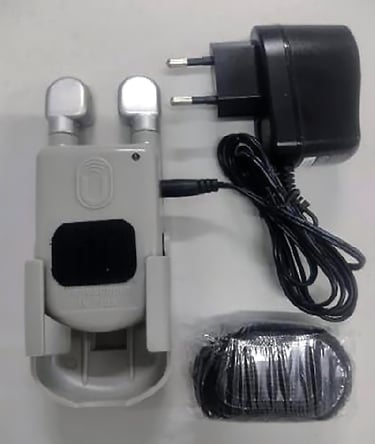

5 - Bateria de Lítio-polímero: bateria recarregável em até 1000 recargas; diminui os custos de manutenção e aumenta o tempo de uso; a recarga é facilitada pelo uso da fonte diretamente ao Venoscópio (fig. 04).

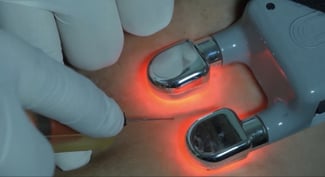

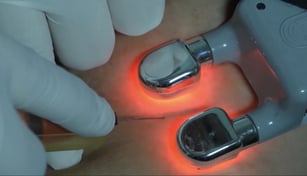

A imagem direta e não refletida, proporciona mais segurança ao profissional na escolha da agulha adequada, que corresponderá ao diâmetro real do vaso (fig. 05).

É possível o acompanhamento qualitativo nos exames laboratoriais e na medicação endovenosa. Em caso de acidente (transfixação do vaso) o extravasamento de sangue (hematoma) será visualizado como um borramento da imagem. Antecipa-se assim, um hematoma maior provocado em acidentes de punções através do tato.

Com o procedimento, de pressão e descompressão do IV Plus sobre a veia é possível verificar qual o segmento da mesma está permeável (viável) ou obstruído. Evita-se 01 punção desnecessária.

Fig. 05

Benefícios

Ao Cliente:

• Reduz a ansiedade e a dor, pois o procedimento é mais seguro e menos traumático;
• Reduz a probabilidade de danos às veias (formação de hematomas e abcessos intersticiais).

Ao Técnico de Saúde:

• Informações visuais somadas a sua natural habilidade de localizar veias reduz a taxa de punções malsucedidas;
• Garante maior rapidez e segurança no trabalho;
• Aumenta a possibilidade de escolha de veias, principalmente nos pacientes de longo período de tratamento e doenças crônicas.

À Organização:

• Reduz os custos com materiais descartáveis (agulhas, cateteres, etc.);
• Aumenta o índice de satisfação dos usuários que, naturalmente, recomendarão o serviço ou instituição;
• Eleva a qualidade do atendimento oferecido, refletindo para o mercado uma boa imagem institucional.

Dicas de Uso

1. Verifique se o aparelho esta carregado. Se não estiver, é necessária a carga de 4 horas antes de iniciar o uso.
2. Faça a Higienização do aparelho com álcool 70 ou produto padrão utilizado no seu serviço.
3. Diminua a luminosidade do ambiente.
4. Ligue o aparelho apenas após tocar na pele, evite ligá-lo antes, pois a luz de alta intensidade pode ofuscar os olhos, mas sem prejuízo à saúde.

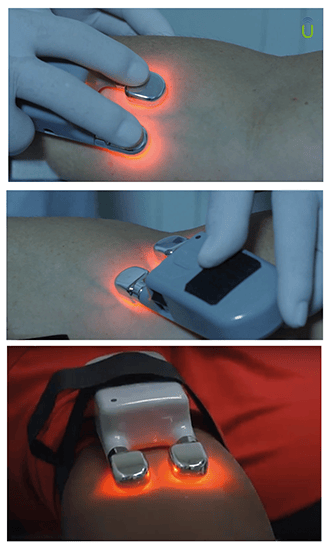

5. Inicie posicionando os LEDs voltados para a parte proximal do membro (fig. 06).
6. Localizando a veia, retorne o aparelho para a posição de punção (fig. 07).
7. Fixe o Venoscópio com o velcro e o mantenha fixado e iluminando o local a ser realizada a punção (fig. 08).
8. Uma vez posicionado o aparelho, levante o Venoscópio para realizar antissepsia apenas na região a ser puncionada.

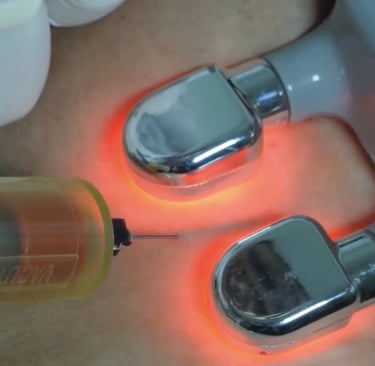

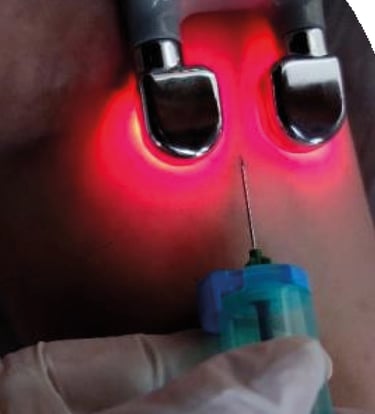

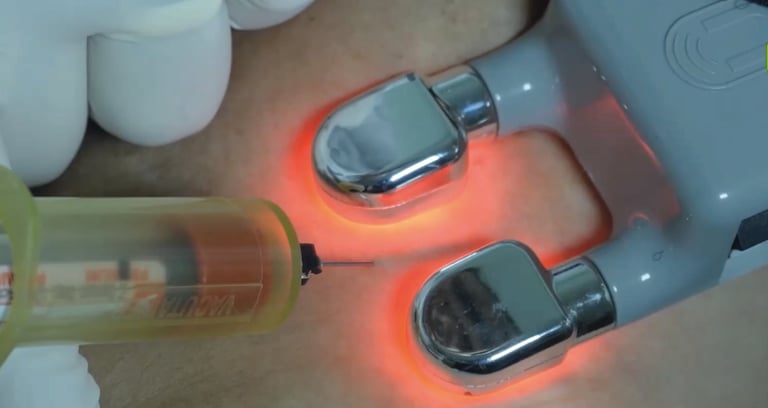

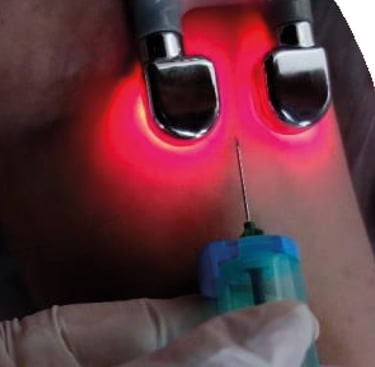

9. A agulha deverá ser introduzida antes das luzes (fig. 09); mantenha o Venoscópio ligado e realize a punção venosa com mais segurança e assertividade.

Fig. 06

Fig. 07

Fig. 08

Fig. 09

Informações Técnicas

· Dimensões do equipamento:
(L x P x A) 4,5 x 3 x 11,5 (cm).
Peso: 85 gramas.
· Portátil, não invasivo, em material termoplástico (ABS).
· Eletroeletrônico, versão do Software: VENOS_V2.
· Bateria Li-Po (polímero de lítio) recarregável / 3,7V.
· Índice de Proteção contra penetração nociva: IP20 (Protegido contra objetos sólidos estranhos de diâmetro de 12,5 mm ou maior, e não protegido contra água).
· Parte aplicada: BF.
· Proteção contra choques elétricos: Classe II, equipamento energizado internamente.
· Modo de operação: Contínua.
· Iluminação através de 02 conjuntos de LEDs RGB (vermelho, verde, azul) de alta intensidade, 01 em cada haste.
· Hastes rotativas em 90º.
· Chave seletora para ligar/desligar.
· Dois níveis de intensidade de luz (média e alta).
· Indicador (Led bicolor) de carga de bateria na parte frontal do equipamento.
· Sistema de segurança (sensor de temperatura) que interrompe a recarga com aumento de temperatura acima de 60º Celsius.
· Tempo de recarga de até 04 horas.
· Garantia de 12 (doze) meses - Assistência técnica exclusiva da DUAN.
· Tensão de Alimentação: 100-240 VAC.
· Tensão de saída: 5VCC.
· Corrente de saída: 1.20A.
· Frequência de alimentação: 50 / 60 Hz.

ACESSÓRIOS

· 01 Fonte de alimentação bivolt.
· 01 Suporte tipo clipe para cinta.

· 02 Tiras de velcro.

· 01 Manual do usuário / Termo de garantia.

Aparelho portátil, com compartimento inferior removível para troca de baterias recarregáveis.
Tempo de recarga: 4 horas.
Tempo de uso contínuo no nível II: 02 horas.
Tempo de vida útil das baterias: 1.000 recargas.

• Registro na ANVISA e INMETRO (Brasil).

Desenvolvido e fabricado no Brasil pela Duan, o Venoscópio® IV Plus tem garantia e assistência técnica exclusiva de fábrica; além de orientações e soluções de dúvidas para seu melhor uso.

Regulamentos: Portaria Inmetro n. 384 de 18/12/2020
Instrução normativa da ANVISA, n. 116 de 116 de 21/12/2021

Normas Técnicas:
O Venoscópio IV Plus foi projetado e certificado seguindo normas de desempenho e segurança nacionais e
internacionais e dentre elas estão:
ABNT NBR IEC 60601-1:2010 + EM1:2016;
ABNT NBR IEC 60601-1-2:2017;
ABNT NBR IEC 60601-1-6:2011 + EM1:2020;
ABNT NBR IEC 60601-1-9:2010 + EM1: 2014, somente itens 4.1, 4.5.2 e 4.5.4.

Certificado de registro de marca VENOSCÓPIO pela DUAN no INPI (Instituto Nacional da Propriedade Industrial) para garantia da propriedade e do uso exclusivo da marca Venoscópio. Processo nº: 818230665.
